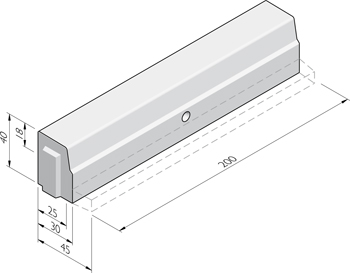

HOV-banden 25/30x40
De getoonde tekeningen zijn illustratief.
Hieraan kunnen geen rechten worden ontleend Modeltekening
Hieraan kunnen geen rechten worden ontleend Modeltekening
Uitvoeringen
| afmetingen (cm) | lengte (cm) | gewicht (kg) | sluiting |
|---|---|---|---|
| 25/30x401, 2, 3 | 100 | 265,00 | VVB |
| 25/30x401, 2, 3 | 200 | 530,00 | VVB |
- 1 Ook leverbaar met voet.
- 2 Hijsvoorziening: 3x kogelkopanker 1.3T.
- 3 Bijpassende kolk AQUAWAY ® T HOV-1325 P-LINE

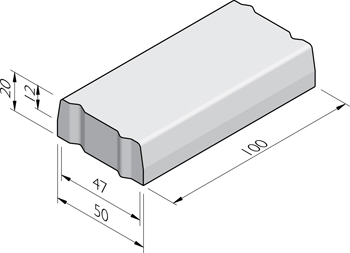

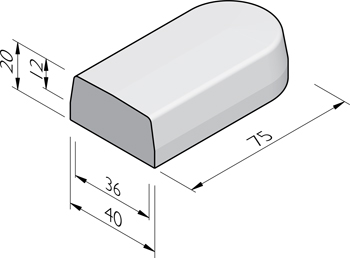

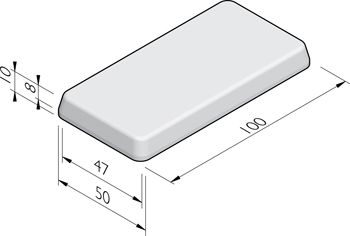

Andere modellen uit deze productlijn
Toepassingen
Textuur
Kleuren
Zelfverdichtend beton lichtgrijs
Zelfverdichtend beton zwart
Zelfverdichtend beton wit
Zelfverdichtend beton grijs
Lavaro grijs 012
Lavaro grijs/zwart 030
Lavaro grijs/zwart 032
Lavaro grijs bont 070
Lavaro zwart 100
Lavaro zwart/wit 104
Lavaro zwart/grigio 120
Lavaro zwart/groen 130
Lavaro zwart/grijs 140
Lavaro zwart/glisando 160
Lavaro rood/zwart 250
Lavaro bruin 300
Lavaro geel gewassen imitatie graniet 460
Lavaro wit 701
Lavaro wit/zwart 705
Verwerking
Toe te passen bij halteplaatsen en perrons conform publicatie 233 'Handboek Halteplaatsen' van CROW.
De bushaltes zijn ontworpen op basis van gedeeltelijke wieldruk van een stads- of streekvervoerbus.
De ondergrond waarop de HOV-banden wordt aangebracht dient minimaal te voldoen aan de volgende voorwaarden:
• Beddingsconstante ondergrond: K=70.000 kN/m³
• CBR-waarde > 15%
• Proctorwaarde > 98
Er dient rekening te gehouden worden met zettingsverschillen tussen de rijbaan en perron. De ondergrond en het materiaalgebruik in de fundering bepalen in belangrijke mate het zettingspatroon. Aan de hand hiervan kan vastgesteld worden welke funderingswijze toegepast moet worden. Conform 233 van CROW raden wij u aan geotechnisch onderzoek uit te voeren of advies in te winnen.
• De elementen dienen sluitend geplaatst te worden in een stelspecie van ca. 20 cm. De stelvloer dient zo gelijkmatig mogelijk aangebracht te zijn om onderlinge hoogteverschillen te voorkomen.
• De verholen verbindingen helpen de elementen nauwkeurig te plaatsen. Zorg ervoor dat deze delen bij plaatsing schoon zijn en geen oneffenheden bevatten.
• De HOV-banden zowel in de lengte als de achterzijde goed opsluiten.
• De HOV-band heeft een splintervrije kop om beschadigingen door het uitzetten van het materiaal te voorkomen.
• Afwerking: één strek betonstraatstenen met bisschopsmutsen aansluitend in keperverband.
• Of: één strek goottegels in combinatie met asfalt.
• Strek betonstraatstenen of goottegels onder afschot naar kolk aanbrengen.
De HOV-banden kunnen piramide-vormig onderling op elkaar gestapeld worden.
De HOV-band is voorzien van een kogelkopanker aan de voorzijde en twee aan de achterzijde.
Omdat de HOV-banden voorzien zijn van een verdekte aansluiting met afstandhouder, hoeven de voegen niet strikt noodzakelijk afgekit te worden in verband met zanduitloop of onkruidgroei.
• Schoonmaken van de voegen.
• Controle dat de voegen droog zijn.
• Voorbehandeling van de hechtvlakken met een primer.
• Het aanbrengen van een polyethyleen rugvulling om de juiste hoeveelheid kit aan te kunnen brengen.
• De voeg vullen met een 1-component polyurethaankit in de juiste breedte-diepte verhouding.
• Indien nodig de kit reinigen met een afgladmiddel.
Belastingen
De bushaltes zijn ontworpen op basis van gedeeltelijke wieldruk van een stads- of streekvervoerbus.
Ondergrond
De ondergrond waarop de HOV-banden wordt aangebracht dient minimaal te voldoen aan de volgende voorwaarden:• Beddingsconstante ondergrond: K=70.000 kN/m³
• CBR-waarde > 15%
• Proctorwaarde > 98
Fundering Halteplaatsen
Er dient rekening te gehouden worden met zettingsverschillen tussen de rijbaan en perron. De ondergrond en het materiaalgebruik in de fundering bepalen in belangrijke mate het zettingspatroon. Aan de hand hiervan kan vastgesteld worden welke funderingswijze toegepast moet worden. Conform 233 van CROW raden wij u aan geotechnisch onderzoek uit te voeren of advies in te winnen.
Plaatsing
• De elementen dienen sluitend geplaatst te worden in een stelspecie van ca. 20 cm. De stelvloer dient zo gelijkmatig mogelijk aangebracht te zijn om onderlinge hoogteverschillen te voorkomen.• De verholen verbindingen helpen de elementen nauwkeurig te plaatsen. Zorg ervoor dat deze delen bij plaatsing schoon zijn en geen oneffenheden bevatten.
• De HOV-banden zowel in de lengte als de achterzijde goed opsluiten.
• De HOV-band heeft een splintervrije kop om beschadigingen door het uitzetten van het materiaal te voorkomen.
• Afwerking: één strek betonstraatstenen met bisschopsmutsen aansluitend in keperverband.
• Of: één strek goottegels in combinatie met asfalt.
• Strek betonstraatstenen of goottegels onder afschot naar kolk aanbrengen.
Opslag
De HOV-banden kunnen piramide-vormig onderling op elkaar gestapeld worden.
Hijsvoorziening
De HOV-band is voorzien van een kogelkopanker aan de voorzijde en twee aan de achterzijde.
Voegafdichting
Omdat de HOV-banden voorzien zijn van een verdekte aansluiting met afstandhouder, hoeven de voegen niet strikt noodzakelijk afgekit te worden in verband met zanduitloop of onkruidgroei.Mocht afkitten toch wenselijk zijn, dan bestaat de werkwijze uit:
• Schoonmaken van de voegen.
• Controle dat de voegen droog zijn.
• Voorbehandeling van de hechtvlakken met een primer.
• Het aanbrengen van een polyethyleen rugvulling om de juiste hoeveelheid kit aan te kunnen brengen.
• De voeg vullen met een 1-component polyurethaankit in de juiste breedte-diepte verhouding.
• Indien nodig de kit reinigen met een afgladmiddel.
Kwaliteit
Komo
KOMO is een privaat keurmerk afgegeven door een Certificatie Instelling. Dit keurmerk toont aan dat o.a productiesprocessen, grondstof- en product controles aan de gestelde kwaliteitseisen voldoen.Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download
