Inritbanden 50x16x50 hd

Inritbanden 50x16x50 hd
De getoonde tekeningen zijn illustratief.
Hieraan kunnen geen rechten worden ontleend
Modeltekening
Uitvoeringen
afmetingen (cm)lengte
(cm)
uitvoeringgewicht
(kg)
sluiting
50x1650links77,31HD
50x1650midden70,50VL
50x1650rechts77,31HD
Andere modellen uit deze productlijn
Kleuren
Standaard lichtgrijs
Standaard lichtgrijs
Standaard donkergrijs
Standaard donkergrijs
Standaard zwart
Standaard zwart
Standaard hardsteen 026
Standaard hardsteen 026
Lavaro grijs 012
Lavaro grijs 012
Lavaro grijs/zwart 030
Lavaro grijs/zwart 030
Lavaro grijs/zwart 032
Lavaro grijs/zwart 032
Lavaro grijs bont 070
Lavaro grijs bont 070
Lavaro zwart 100
Lavaro zwart 100
Lavaro zwart 104
Lavaro zwart 104
Lavaro zwart/grigio 120
Lavaro zwart/grigio 120
Lavaro zwart/groen 130
Lavaro zwart/groen 130
Lavaro zwart/grijs 140
Lavaro zwart/grijs 140
Lavaro zwart/glisando 160
Lavaro zwart/glisando 160
Lavaro rood/zwart 250
Lavaro rood/zwart 250
Lavaro bruin 300
Lavaro bruin 300
Lavaro gewassen imitatie graniet 460
Lavaro gewassen imitatie graniet 460
Lavaro wit 701
Lavaro wit 701
Lavaro wit/zwart 705
Lavaro wit/zwart 705
Verwerking
Toe te passen als overrijdbare scheiding tussen rijbaan en trottoir:
Uitritten met constructiecriterium*
Uitritten met bestemmingscriterium
Na het uitzetten van de lijnen, dienen de inritbanden geplaatst te worden in stelspecie. Controleer hoogte en lijnen alvorens een steunrug aan te brengen. De steunrug heeft dezelfde breedte als de aansluitende trottoirband. De hoogte hangt af van de aan te brengen bestrating achter de band. Verdicht de rug zoveel mogelijk met een spade of troffel voor optimale sterkte na het uitharden.
NB: in verband met een gemakkelijke overbrugging en afwatering verdient het de voorkeur om de bestrating ter hoogte van de inritbanden zoveel mogelijk op maaiveldniveau te plaatsen.
* Conform CROW publicatie 228 mogen alleen inritbanden met helling 1 : 6 of groter in een uitritconstructie toegepast worden. De breedte van de constructie in het dwarsprofiel bedraagt bij voorkeur 4,50 m of meer.

Verwerkinsgadvies inritbanden VK60

Ondergrond / fundatie / legbed
De elementen dienen op een legbed met voldoende draagkracht gelegd te worden. De opbouw van de lagen moet zodanig zijn dat een gelijkmatig zakkings- en zettingsgedrag mag worden verwacht. Voor fundatieadvies is het aan te bevelen een adviesbureau te raadplegen dat gespecialiseerd is in grondmechanica.

Draagkrachteis

Minimaal beddinggetal/constante is 0,07 N/mm3 (ca. 15% CBR)
Dikte legbed bedraagt minimaal 10 cm.

Zandadvies

Zand moet voldoen aan de omschrijving: "Zand met een permanente draineerfunctie". (Standaard RAW bepalingen, art. 22.06.02);
Zandmediaan (Mz) 210, waardoor het zand te karakteriseren is als 'grof'.
Gelijkmatigheidscoëfficiënt (Cu) 2 (Deze waarde karakteriseert de spreiding in de korrelverdeling)

Verdichtingsadvies

Het advies is om op een diepte van minder dan 1,0 meter beneden vloerniveau een verdichtingsgraad (proctorwaarde) van minimaal 95% en een gemiddelde waarde van 98% te halen. De verkeersdrempel-elementen kunnen zich dan stabiel zetten in het legbed.

Waterhuishouding en ondergrond

Bij verzadiging van de ondergrond met water neemt de draagkracht sterk af. Deze wordt bovendien vaak nadelig beïnvloed als vorst en daarna dooi optreden. De grondwaterstand moet daarom voldoende diep onder het vloeroppervlak blijven. Advies is een maximale waterstand van 0,5 meter onder de elementen te handhaven. Zorg voor een goede afwatering en drainage direct voor de inritconstructie.

Hijsvoorzieningen

De elementen dienen opgenomen en gelegd te worden met behulp van een evenaar en hijsstroppen geschikt voor schroefhulzen M20.
Kwaliteit

CE

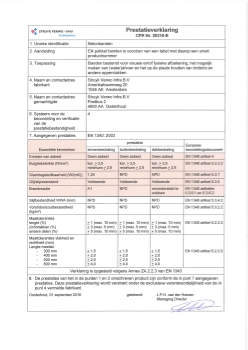

CE is een wettelijk Europees erkend keurmerk ter bevordering van de handelsvrijheid tussen de EER lidstaten. Voor producten waar CE normen voor gelden, verklaart SVI haar productprestaties middels de Declaration of Performance (DoP).

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download

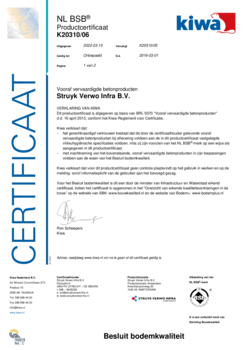

BSB

Het BSB certificaat toont aan dat alle producten van SVI voldoen aan de milieu eisen uit het Besluit BodemKwaliteit. Hierin is geborgd dat producten binnen de toegestane emissie eisen blijven gedurende hun levensduur en zelfs bij hergebruik.

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download
