DrainwaveXL stenen 21x10,5

DrainwaveXL stenen 21x10,5
De getoonde tekeningen zijn illustratief.
Hieraan kunnen geen rechten worden ontleend Modeltekening
Modeltekening
Uitvoeringen
afmetingen (cm)gewicht
(kg)		aantal
per m2		vellingmachinaal
pakket
21x10,5x813,9945NV+
  • 1 12 doorlatende voegstrips per laag 44 stuks = 2000 ltr/sec/ha
Andere modellen uit deze productlijn
Er zijn geen andere modellen beschikbaar
Downloads Bestekservice
Toepassingen
CO2 reductie & circulariteit
Dit model is verkrijgbaar in CirCOton met de textuur standaard. CirCOton-producten voldoen aan de eisen van het moederbestek van Bouwcirculair met minimaal 15% secundaire grondstoffen. Tegelijk geldt de zekerheid dat de MKI (levensfase A t/m D) lager is dan €23,00 per m3 voor betonbanden, €21,00 per m3 voor betonstraatstenen en €20,50 per m3 voor betontegels en grasbetontegels. Uw model niet gevonden, of op zoek naar een andere textuur?

Dit model is verkrijgbaar in CirCOton met de textuur standaard. CirCOton-producten voldoen aan de eisen van het moederbestek van Bouwcirculair met minimaal 15% secundaire grondstoffen. Tegelijk geldt de zekerheid dat de MKI (levensfase A t/m D) lager is dan €23,00 per m3 voor betonbanden, €21,00 per m3 voor betonstraatstenen en €20,50 per m3 voor betontegels en grasbetontegels. Uw model niet gevonden, of op zoek naar een andere textuur?

Neem contact op
Textuur
Standaard
StandaardBetonnen uiterlijk, grijs of gekleurd.
Baleno
BalenoKleurvaste gesloten deklaag met 75% aan natuurlijke mineralen.
Keranova
KeranovaKleurvaste gesloten deklaag met een keramische uitstraling waarbij het aandeel natuursteengranulaat voor 100% kleurondersteunend is.
Novato
NovatoKleurvaste gesloten deklaag waarbij het aandeel natuursteengranulaat voor 100% kleurondersteunend is.
Structura
StructuraKleurvaste deklaag met een open structuur, niet uitgewassen.
Silentio
SilentioGeluidsreducerende deklaag van speciale cementgebonden natuursteenfracties.
Optiflex
OptiflexUitgewassen deklaag met hoog reflecterend natuursteen.
Lavaro
LavaroUitgewassen deklaag met 75% aan natuurlijke mineralen waarbij het aandeel natuursteengranulaat voor 100% kleurondersteunend is.
Breccia
BrecciaUitgewassen deklaag met 100% aan natuursteengranulaten in meerdere gradaties.
Kleuren
Standaard grijs
Standaard grijs
Standaard donkergrijs
Standaard donkergrijs
Standaard zwart
Standaard zwart
Standaard rood
Standaard rood
Standaard geel
Standaard geel
Standaard paars
Standaard paars
Standaard wit 051
Standaard wit 051
Standaard blauw 051
Standaard blauw 051
Baleno grijs 050
Baleno grijs 050
Baleno donkergrijs 060
Baleno donkergrijs 060
Baleno zwart 150
Baleno zwart 150
Baleno rood 230
Baleno rood 230
Baleno rood 250
Baleno rood 250
Baleno bruin 310
Baleno bruin 310
Baleno bruin 330
Baleno bruin 330
Baleno bruin 350
Baleno bruin 350
Baleno bruin 380
Baleno bruin 380
Baleno geel 450
Baleno geel 450
Baleno paars 550
Baleno paars 550
Baleno terra 650
Baleno terra 650
Keranova grafite
Keranova grafite
Keranova antra
Keranova antra
Keranova marrone
Keranova marrone
Keranova rossa
Keranova rossa
Keranova marzio
Keranova marzio
Keranova ocra
Keranova ocra
Keranova rossa mattone
Keranova rossa mattone
Keranova antico rossa
Keranova antico rossa
Novato grigio
Novato grigio
Novato nero
Novato nero
Novato cottrio
Novato cottrio
Novato giallo
Novato giallo
Novato bianco
Novato bianco

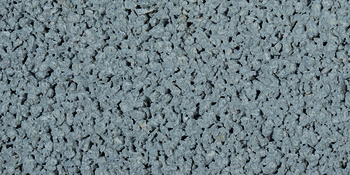

Structura grijs
Structura grijs

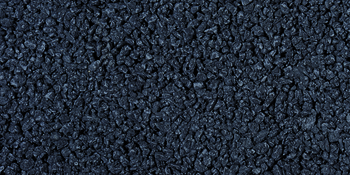

Structura zwart
Structura zwart

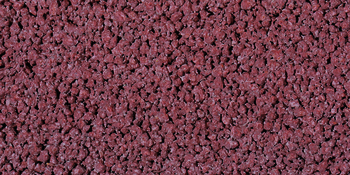

Structura rood
Structura rood

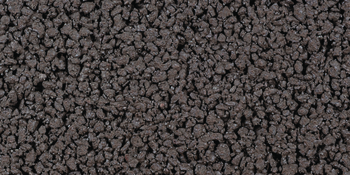

Structura bruin
Structura bruin

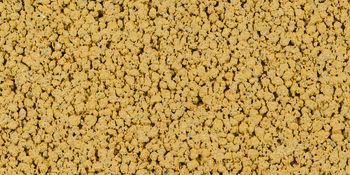

Structura geel
Structura geel

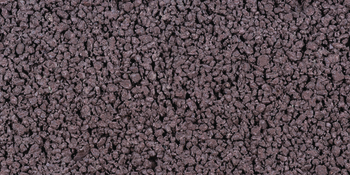

Structura paars
Structura paars

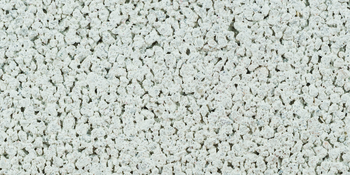

Structura wit
Structura wit
Silentio grijs
Silentio grijs
Silentio zwart
Silentio zwart
Silentio rood
Silentio rood
Silentio paars
Silentio paars
Silentio donkerroze
Silentio donkerroze
Silentio karamelbruin
Silentio karamelbruin
Silentio bruin
Silentio bruin
Silentio donkerbruin
Silentio donkerbruin
Silentio geel
Silentio geel
Silentio okergeel
Silentio okergeel
Silentio wit
Silentio wit

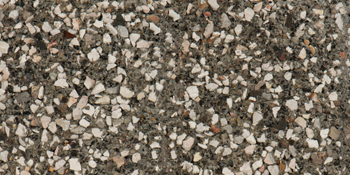

Optiflex grijs
Optiflex grijs

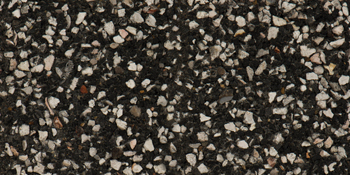

Optiflex zwart
Optiflex zwart

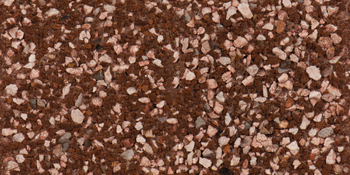

Optiflex rood
Optiflex rood

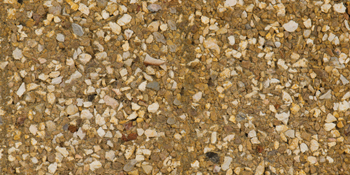

Optiflex geel
Optiflex geel

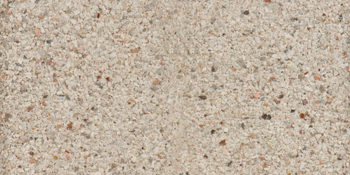

Optiflex wit
Optiflex wit
Lavaro grijs 010
Lavaro grijs 010
Lavaro grijs 012
Lavaro grijs 012
Lavaro grijs/zwart 030
Lavaro grijs/zwart 030
Lavaro grijs/zwart 032
Lavaro grijs/zwart 032
Lavaro grijs/geel/glisando 055
Lavaro grijs/geel/glisando 055
Lavaro grijs/rood 060
Lavaro grijs/rood 060
Lavaro grijs bont 070
Lavaro grijs bont 070
Lavaro zwart 100
Lavaro zwart 100
Lavaro zwart/grigio 120
Lavaro zwart/grigio 120
Lavaro zwart/groen 130
Lavaro zwart/groen 130
Lavaro zwart/grijs 140
Lavaro zwart/grijs 140
Lavaro zwart/glisando 160
Lavaro zwart/glisando 160
Lavaro rood 200
Lavaro rood 200
Lavaro rood/zwart 250
Lavaro rood/zwart 250
Lavaro rood/bruin 260
Lavaro rood/bruin 260
Lavaro bruin 300
Lavaro bruin 300
Lavaro geel 400
Lavaro geel 400
Lavaro geel/bruin 440
Lavaro geel/bruin 440
Lavaro geel/grijs 450
Lavaro geel/grijs 450
Lavaro geel gewassen imitatie graniet 460
Lavaro geel gewassen imitatie graniet 460
Lavaro paars 500
Lavaro paars 500
Lavaro terra 600
Lavaro terra 600
Lavaro wit 700
Lavaro wit 700
Lavaro wit 701
Lavaro wit 701
Lavaro wit/zwart 705
Lavaro wit/zwart 705
Lavaro groen 800
Lavaro groen 800
Lavaro city grijs/zwart 010
Lavaro city grijs/zwart 010
Lavaro city grijs/zwart 040
Lavaro city grijs/zwart 040
Lavaro city grijs/zwart 055
Lavaro city grijs/zwart 055
Lavaro city grijs/zwart 075
Lavaro city grijs/zwart 075
Lavaro grijs/glisando 050
Lavaro grijs/glisando 050
Lavaro zwart/glisando 150
Lavaro zwart/glisando 150
Lavaro rood/glisando 250
Lavaro rood/glisando 250
Lavaro geel/glisando 450
Lavaro geel/glisando 450

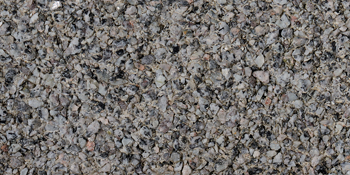

Breccia grigio
Breccia grigio

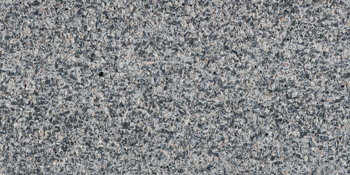

Breccia grigio nero
Breccia grigio nero

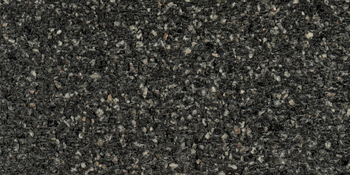

Breccia negri
Breccia negri

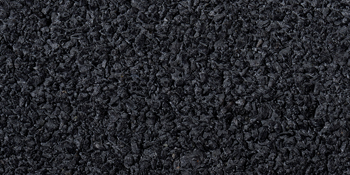

Breccia nero
Breccia nero

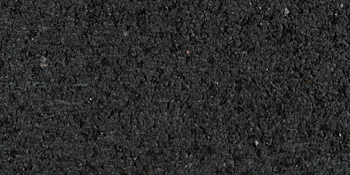

Breccia nero glisando
Breccia nero glisando

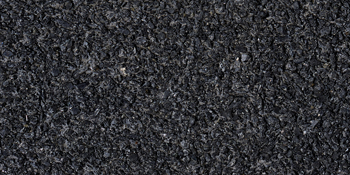

Breccia nero carborundum
Breccia nero carborundum

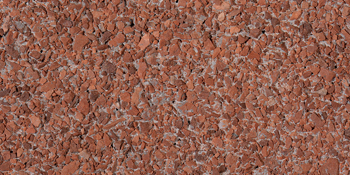

Breccia cottrio
Breccia cottrio

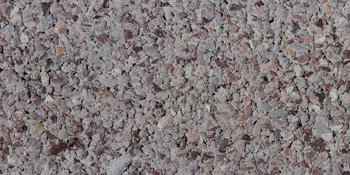

Breccia marrone
Breccia marrone

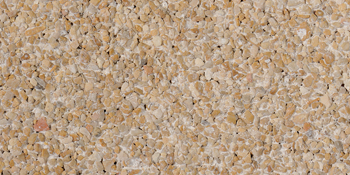

Breccia giallo
Breccia giallo

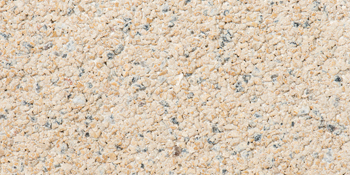

Breccia giallo gribi
Breccia giallo gribi

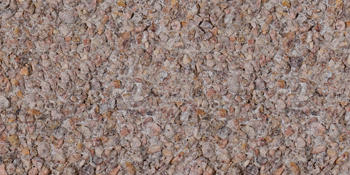

Breccia rosso
Breccia rosso

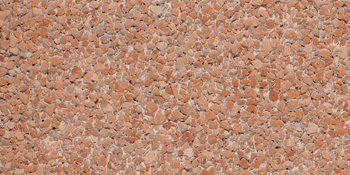

Breccia ambrogio
Breccia ambrogio

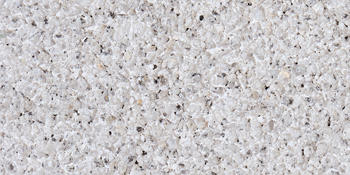

Breccia bianco
Breccia bianco

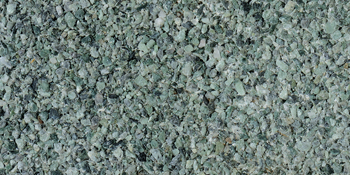

Breccia alpi
Breccia alpi

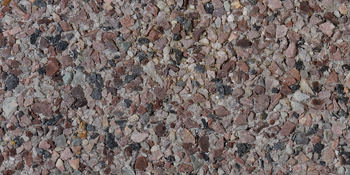

Breccia nemaro argento
Breccia nemaro argento

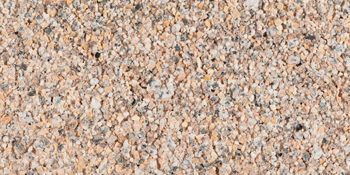

Breccia magma (genuanceerd)
Breccia magma (genuanceerd)

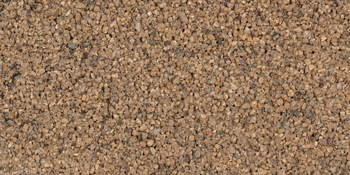

Breccia savanne a
Breccia savanne a
Breccia savanne b
Breccia savanne b

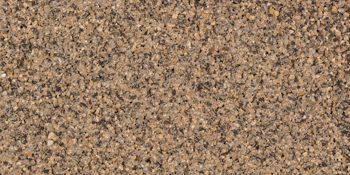

Breccia savanne c
Breccia savanne c

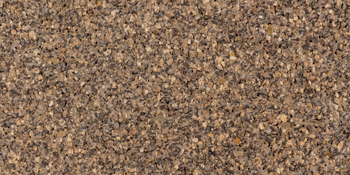

Breccia savanne d
Breccia savanne d

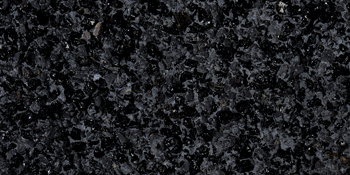

Breccia tagenta a
Breccia tagenta a

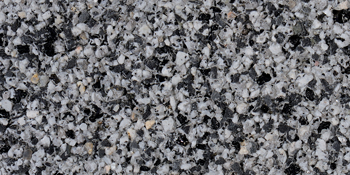

Breccia tagenta b
Breccia tagenta b

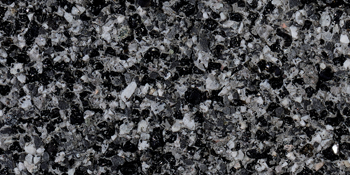

Breccia tagenta c
Breccia tagenta c

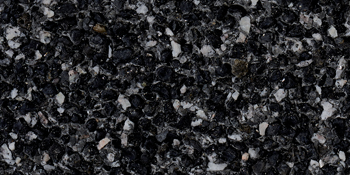

Breccia tagenta d
Breccia tagenta d

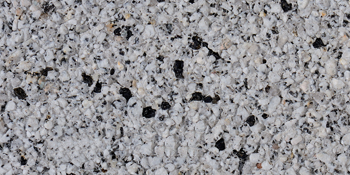

Breccia tagenta e
Breccia tagenta e
Verwerking

Innovatieve Drainvoeg

Machinaal pakket

DrainwaveXL wordt kant-en klaar geleverd met 12 Drainvoegen verspreid over een laag. De Drainvoegen hebben een afmeting van 8x205x80 mm die aangebracht zijn tussen 12 betonstraatstenen met afstandhouders van 8 mm over de lange zijde. Deze zijn makkelijk te herkennen, waardoor de stenen ook geschikt zijn voor herstraten. De Drainvoegen hebben een hoge initiële doorlaatbaarheid: ca. 2.000 ltr/sec/ha.

Straten

De stenen worden bij voorkeur niet tonrond gelegd, maar wel gelijkmatig in de hoogte, haaksheid en in de lijn (met koord) met voldoende voegruimte. Stenen dienen bij voorkeur minimaal 35 dagen te zijn uitgehard, alvorens te verwerken.

Voegen en straatlaag

De Drainvoeg is door Drainvast en de gemeente Bergen (NH) bedacht om problemen met water op straat op te lossen en is winnaar van de RIONED innovatie award 2014. Door het toepassen van deze voegstrips met een hoge doorlaatbaarheid kunnen gewone straatstenen met een normaal onderhoudsregime toegepast worden. Het aanvullen van split tussen de uitsparingen is niet meer nodig.

Straatlaag en fundering

De onderliggende straatlaag en fundering hebben voldoende weerstand tegen verbrijzeling en afslijting en zijn niet kalkhoudend. De fundering moet filterstabiel zijn met de straatlaag. Indien dit niet het geval is, moet een waterdoorlatend scheidingsdoek tussen de straatlaag en fundering worden aangebracht.

Aftrillen

Het absoluut schoongeveegde straatwerk mag alleen in droge toestand, van laag naar hoog toe, afgetrild worden. Daarbij overlapt de trilplaat steeds de helft van de vorige baan.
Trilcapaciteit > 4.000/min.
Voor Drainwavestenen wordt een stofarm split 1/3 (niet kalksteenhoudend) als voegmateriaal geadviseerd en voor de straatlaag een split 2/6 met dezelfde eigenschappen.


Steendikten (cm)Eigen gewicht trilplaatTrilkracht
6130 kg< 18 KN
8 + 10200-600 kg> 23 KN

NB: Stenen met deklagen als Lavaro en Breccia dienen afgetrild te worden met een speciale kunststofbekleding op de trilplaat.

Disclaimer

Meer informatie over waterregulerende bestrating

www.struykverwoinfra.nl/kennisdocumenten.html
Kwaliteit

CE

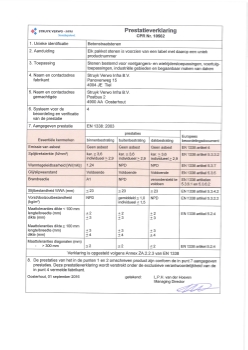

CE is een wettelijk Europees erkend keurmerk ter bevordering van de handelsvrijheid tussen de EER lidstaten. Voor producten waar CE normen voor gelden, verklaart SVI haar productprestaties middels de Declaration of Performance (DoP).

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download

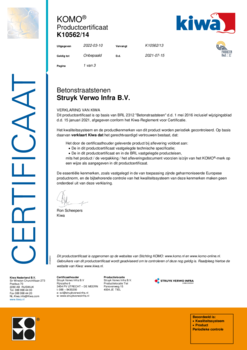

Komo

KOMO is een privaat keurmerk afgegeven door een Certificatie Instelling. Dit keurmerk toont aan dat o.a productiesprocessen, grondstof- en product controles aan de gestelde kwaliteitseisen voldoen.

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download
Dit verwerkingsadvies is geen leidraad voor het ontwerp, aanleg en onderhoud van waterdoorlatende bestratingssystemen. Een veelvoud aan factoren (verkeer; toegestaan overstromingsrisico, overige verharding, natuurlijke ondergrond, beplanting, etc.) kan het resultaat over langere tijd beïnvloeden. Struyk Verwo Infra aanvaardt daarom geen enkele aansprakelijkheid voor de doorlaatbaarheid of de werking van het waterdoorlatende bestratingssysteem.
