GRS-A3 450 Zit

GRS-A3 450 Zit
De getoonde tekeningen zijn illustratief.
Hieraan kunnen geen rechten worden ontleend
Modeltekening
Uitvoeringen
afmetingen (cm)lengte
(cm)
uitvoeringgewicht
(kg)
41/45x751, 2, 32003 latten 14-7-9 FSC 100% hardhout1.152,00
  • 1 Hijsvoorziening: 4x schroefhuls M16.
  • 2 Onderzijde voorzien van 2 lepeluitsparingen 15 cm breed.
  • 3 Dit product is gemaakt van FSC®-Guariuba.
Andere modellen uit deze productlijn
Kleuren
Zelfverdichtend beton lichtgrijs
Zelfverdichtend beton lichtgrijs
Zelfverdichtend beton donkergrijs
Zelfverdichtend beton donkergrijs
Zelfverdichtend beton zwart gecoat
Zelfverdichtend beton zwart gecoat
Zelfverdichtend beton wit
Zelfverdichtend beton wit
Verwerking

Tijdelijke opslag

1. Bij slechte ondergrond eerst 2 beddingen neerleggen.
2. Hierop 2 balken wegleggen om het 1e element op te plaatsen.
3. De elementen niet stapelen.

Plaatsing

1. Leg op een verdichte ondergrond een fundering laag ( steenslag & betonpuin) aan met een gesloten oppervlak en verdicht deze opnieuw.
2. Bepaal met koordlijnen/laser de exacte positie en de gewenste hoogte .
3. Breng op de fundatie een stelvloer of gestabiliseerd zandbed (mengverhouding droge cement / schoon zand = 1:6) aan met een hoogte van circa 20cm.
4. De stelvloer of zandbed exact gelijkmatig en vlak afwerken (een rij) om onderlinge hoogte verschillen te voorkomen (foto 1).
5. Controleer opnieuw de hoogte!
6. Zet met een strak koord de gewenste lijn uit. Neem hiervoor de buitenkant voet (achterzijde) waarbij bovenkant voet gelijk met maaiveld komt te liggen. Bij het uitzetten van het koord is het raadzaam om de dikte van de hijslussen mee te nemen. Door het koord iets ruimer te zetten wordt voorkomen dat de elementen het koord belasten/verschuiven (foto 2).
7. Hou rekening met een voegbreedte van 5 mm tussen de elementen met het uitzetten.
8. Hijs het element en controleer of deze horizontaal in de lussen hangt (foto 3).
9. Plaats op de kopse kant van het geplaatste element 2 meegeleverde stootrubbers (foto 4).
10. Manoeuvreer het te plaatsen element naar zijn positie (voorkeur 2 man) en zorg dat de hol/dolverbinding eerste in elkaar valt (foto 5).
11. Laat het element vervolgens langzaam zakken tot net boven de grond.
12. Check of het element in lijn staat met het koord en laat het dan geheel zakken.
13. Controleer het element op hoogte en stel nodig bij met bijvoorbeeld met stelwiggen. (foto 6).
14. Trek de hijslussen rustig onder het element vandaan.
15. Om uitspoeling van zand te voorkomen adviseren wij om een neopreen / rubber afdichting aan keerzijde van de element aan te brengen.
16. Na het stellen van alle elementen achterzijde aanvullen met grond.
Kwaliteit

CE

CE is een wettelijk Europees erkend keurmerk ter bevordering van de handelsvrijheid tussen de EER lidstaten. Voor producten waar CE normen voor gelden, verklaart SVI haar productprestaties middels de Declaration of Performance (DoP).

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download

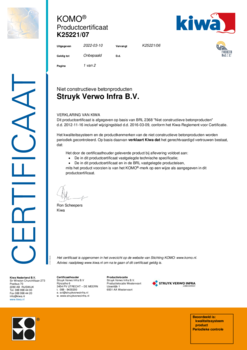

Komo

KOMO is een privaat keurmerk afgegeven door een Certificatie Instelling. Dit keurmerk toont aan dat o.a productiesprocessen, grondstof- en product controles aan de gestelde kwaliteitseisen voldoen.

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten
