Middengeleider element 250

Uitvoeringen
afmetingen (cm)lengte
(cm)
uitvoeringgewicht
(kg)
afmetingen (cm)lengte
(cm)
uitvoeringgewicht
(kg)
250x141100tussen795,00
250x141100eind759,00
250x142150vrijstaand918,00
250x142150kop956,00
250x142200vrijstaand1,320,00
250x142200kop1,358,00
  • 1 Hijsvoorziening: 4x M20.
  • 2 Hijsvoorziening: 3x M20.
Verwerking
TIJDELIJKE BEVESTIGING ALLEEN GESCHIKT BIJ RIJBAAN VAN ASFALT


De elementen worden geleverd met:

aangebrachte hijsvoorzieningen: schroefhulzen geschikt voor M20 hijsringen.
bevestigingsgaten voor verankering met sparing voor schroefbout M16.
kunstof afdichtdopjes voor schroefhulzen.
kunststof afdichtdoppen voor bevestigingsgaten.
4 rubber GU Granulaat plakstrips voor eventuele oneffenheden in asfalt.


Optioneel aan te brengen in elementen:

slagankers 4x M10 voor bevestiging zuil en verkeersbord D2.
na goedkeuring tekening.


Optioneel als set bij Struyk Verwo Infra te bestellen:

binnendraadhuls M16x170.
schroefbouten M16x160.
sluitringen M16.


Benodigde materialen en gereedschappen:

M20 hijsringen of -stroppen.
bevestigingsmortel (bijvoorbeeld Hilti type HY-200).
kitspuit en mengtuitjes.
accu of electrische boor geschikt voor boren in asfalt.
opzetstuk voor boordiameter 18 mm en -diepte 170 mm.
blaaspomp of perslucht.
inbussleutel tbv indraaien binnendraadhuls M16.
mengtuitjes passend op cassette.
kopervet (bij verwijdering schroefbouten zij deze makkelijker los te draaien).


Werkwijze:

plaats het element en markeer de omtrek en boorpunten van de middengeleider.
Controleer of de middengeleider stabiel ligt. Zo nodig de meegeleverde rubber strips aanbrengen.
boorpunten eventueel voorboren en element weer opnemen.
bij het boren boordiameter 18 mm en -diepte 170 mm aanhouden.
het stof uit de boorgaten verwijderen door middel van een blaaspomp of perslucht.
de bevestigingsmortel aanbrengen in de boorgaten.
de binnendraadhuls in het boorgat met bevestigingsmortel draaien.
plaats de middengeleider terug in het gemarkeerde vlak.
controleer of de gaten van middengeleider goed zijn uitgelijnd met de bevestigingsgaten in het asfalt.
schroefbouten met sluitring aandraaien. Gebruik kopervet aan het uiteinde van de schroefbout.
met de kunststoffen dopjes de bevestigingsgaten en hijsvoorzieningen afdichten.


Opslag:

Verplaats de middengeleider alleen met behulp van de hijsvoorzieningen M20.
Plaats de middengeleider overdwars op een pallet 120x80 cm.
De pallet steekt aan beide zijden ongeveer 10 cm uit.
Stapel niet hoger dan 3 middengeleiders.


DEFINITIEVE BEVESTIGING OP ASFALT OF BETON

Werkwijze met hechtmortel Poltec 717:
plaats het element en markeer de omtrek van de middengeleider.
maak de ondergrond volledig schoon en vrij van losse delen, olie of vet. Eventueel de ondergrond zandstralen.
het te verlijmen oppervlak bevochtigen; er mag geen water blijven staan.
Poltec 717 mengen met 3,5 liter leidingwater. Niet meer maken dan in 15 minuten verwerkt kan worden.
Op beide te verlijmen oppervlakken een aanbrandlaag van verdunde Poltec 717 aanbrengen.
Voor de aanbrandlaag is opgedroogd, een flinke hoeveelheid mortel op het oppervlak aanbrengen
Het element "vol en zat" in de mortel plaatsen.
Het element door kloppen en tikken op de juiste hoogte brengen.
Uitgedrukte mortel verwijderen en randen met een vochtige stoffer glad afwerken. Na 24 uur is de mortel volledig uitgehard.
Zie productblad Poltec 717 in de documentatie.

BEVESTIGING OP ELEMENTENVERHARDINGEN WORDT AFGERADEN IN VERBAND MET ONGELIJKHEID OPPERVLAK
Kwaliteit

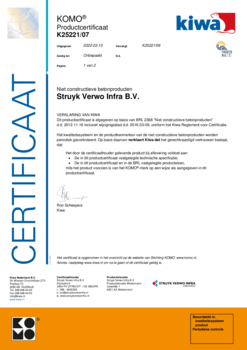

Komo

KOMO is een privaat keurmerk afgegeven door een Certificatie Instelling. Dit keurmerk toont aan dat o.a productiesprocessen, grondstof- en product controles aan de gestelde kwaliteitseisen voldoen.

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten

BSB

Het BSB certificaat toont aan dat alle producten van SVI voldoen aan de milieu eisen uit het Besluit BodemKwaliteit. Hierin is geborgd dat producten binnen de toegestane emissie eisen blijven gedurende hun levensduur en zelfs bij hergebruik.

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten
