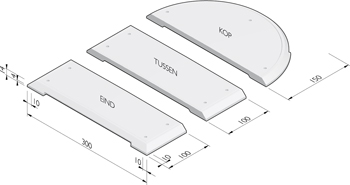

Middengeleider element 300

TIJDELIJKE BEVESTIGING ALLEEN GESCHIKT BIJ RIJBAAN VAN ASFALT

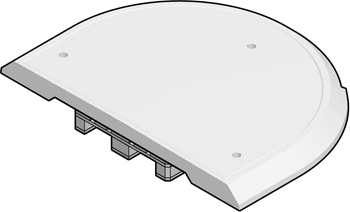

De elementen worden geleverd met:

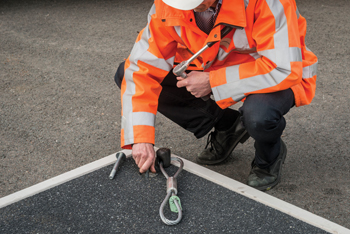

• aangebrachte hijsvoorzieningen: schroefhulzen geschikt voor M20 hijsringen.
• bevestigingsgaten voor verankering met sparing voor schroefbout M16.
• kunstof afdichtdopjes voor schroefhulzen.
• kunststof afdichtdoppen voor bevestigingsgaten.
• 4 rubber GU Granulaat plakstrips voor eventuele oneffenheden in asfalt.

Optioneel aan te brengen in elementen:

• slagankers 4x M10 voor bevestiging zuil en verkeersbord D2.
• na goedkeuring tekening.

Optioneel als set bij Struyk Verwo Infra te bestellen:

• binnendraadhuls M16x170.
• schroefbouten M16x160.
• sluitringen M16.

Benodigde materialen en gereedschappen:

• M20 hijsringen of -stroppen.
• bevestigingsmortel (bijvoorbeeld Hilti type HY-200).
• kitspuit en mengtuitjes.
• accu of electrische boor geschikt voor boren in asfalt.
• opzetstuk voor boordiameter 18 mm en -diepte 170 mm.
• blaaspomp of perslucht.
• inbussleutel tbv indraaien binnendraadhuls M16.
• mengtuitjes passend op cassette.
• kopervet (bij verwijdering schroefbouten zij deze makkelijker los te draaien).

Werkwijze:

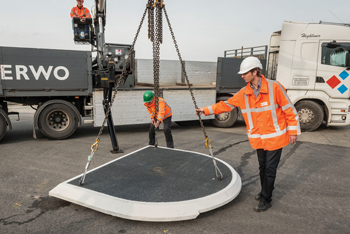

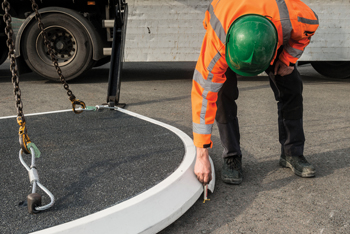

• plaats het element en markeer de omtrek en boorpunten van de middengeleider.
• Controleer of de middengeleider stabiel ligt. Zo nodig de meegeleverde rubber strips aanbrengen.
• boorpunten eventueel voorboren en element weer opnemen.

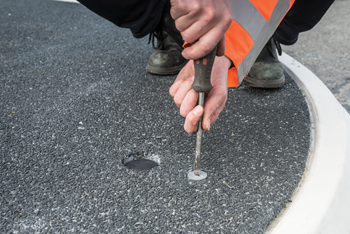

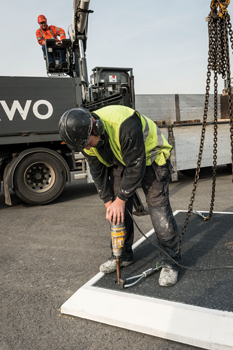

• bij het boren boordiameter 18 mm en -diepte 170 mm aanhouden.

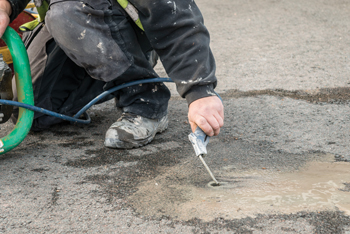

• het stof uit de boorgaten verwijderen door middel van een blaaspomp of perslucht.

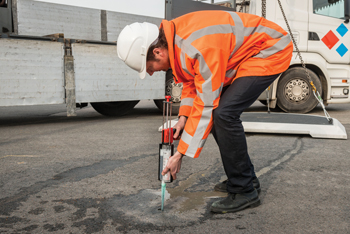

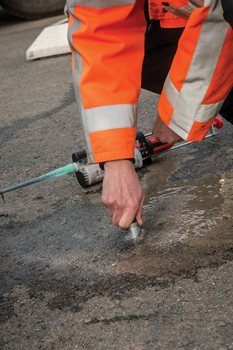

• de bevestigingsmortel aanbrengen in de boorgaten.
• de binnendraadhuls in het boorgat met bevestigingsmortel draaien.
• plaats de middengeleider terug in het gemarkeerde vlak.
• controleer of de gaten van middengeleider goed zijn uitgelijnd met de bevestigingsgaten in het asfalt.
• schroefbouten met sluitring aandraaien. Gebruik kopervet aan het uiteinde van de schroefbout.
• met de kunststoffen dopjes de bevestigingsgaten en hijsvoorzieningen afdichten.

Opslag:

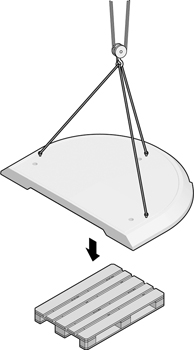

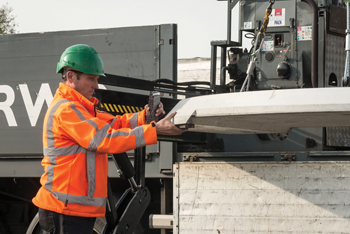

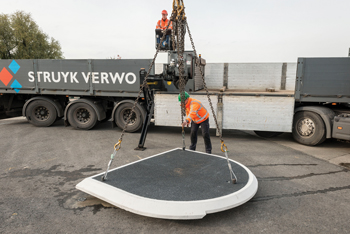

• Verplaats de middengeleider alleen met behulp van de hijsvoorzieningen M20.

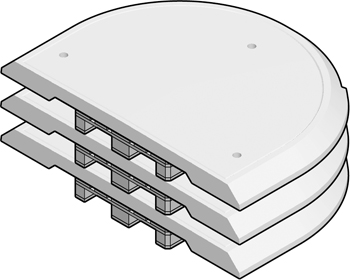

• Plaats de middengeleider overdwars op een pallet 120x80 cm.
• De pallet steekt aan beide zijden ongeveer 10 cm uit.
• Stapel niet hoger dan 3 middengeleiders.

DEFINITIEVE BEVESTIGING OP ASFALT OF BETON

Werkwijze met hechtmortel Poltec 717:
• plaats het element en markeer de omtrek van de middengeleider.
• maak de ondergrond volledig schoon en vrij van losse delen, olie of vet. Eventueel de ondergrond zandstralen.
• het te verlijmen oppervlak bevochtigen; er mag geen water blijven staan.
• Poltec 717 mengen met 3,5 liter leidingwater. Niet meer maken dan in 15 minuten verwerkt kan worden.
• Op beide te verlijmen oppervlakken een aanbrandlaag van verdunde Poltec 717 aanbrengen.
• Voor de aanbrandlaag is opgedroogd, een flinke hoeveelheid mortel op het oppervlak aanbrengen
• Het element "vol en zat" in de mortel plaatsen.
• Het element door kloppen en tikken op de juiste hoogte brengen.
• Uitgedrukte mortel verwijderen en randen met een vochtige stoffer glad afwerken. Na 24 uur is de mortel volledig uitgehard.
• Zie productblad Poltec 717 in de documentatie.
BEVESTIGING OP ELEMENTENVERHARDINGEN WORDT AFGERADEN IN VERBAND MET ONGELIJKHEID OPPERVLAK
